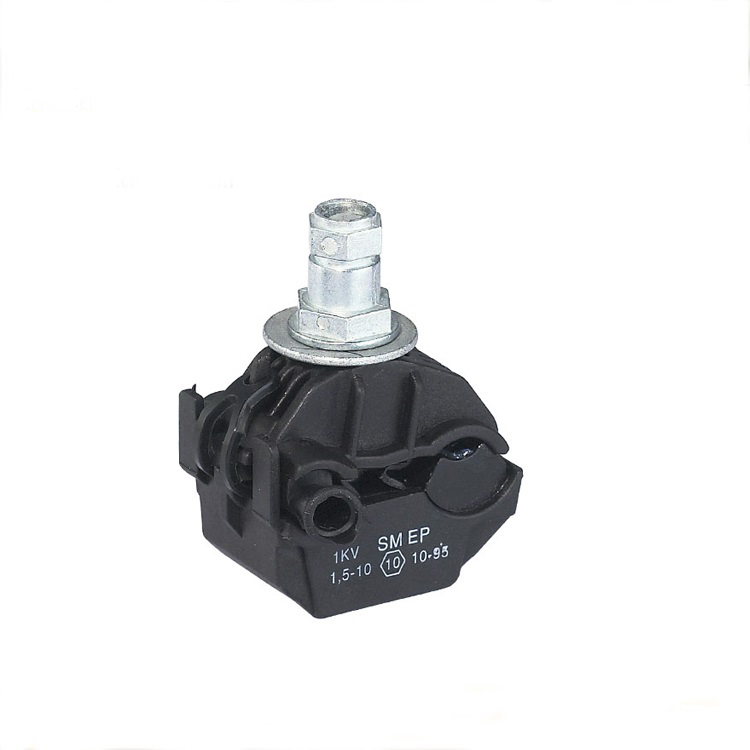

SMEP
產品圖紙
類型：16-95mm2/1.5-10mm2
是否需要額外訂購冷壓針：
產品認證：
產品圖紙
描述：絕緣穿刺連接器適用于所有類型的LV-ABC導線以及服務線系統，建筑物電氣系統和街道照明系統中的連接。
通過擰緊螺栓可以很容易地完成絕緣穿刺連接器，以迫使齒同時穿過主線和分接線的絕緣層，兩條線都避免了絕緣剝離。
總線：絕緣鋁電纜或絕緣銅電纜
分接線：絕緣鋁電纜或絕緣銅電纜
車身采用堅韌耐候材料制成
特殊設計的剪切頭螺栓可在受控剪切扭矩下高效安裝，確保接觸齒適當穿透導體，而不會損壞導體的機械強度。
在6KV電壓下測試水密下1min的水密性
安全的線路安裝
采用密封和潤滑脂，防止水分進入電纜和連接器，確保良好的防水和防腐蝕性能。
端蓋安裝在車身上，安裝過程中沒有松動的部件會掉到地上。
標準：EN50483-4 NFC33-020 NFC33-004
Model | Main line section | Branch section | Nominal current | Outline size | Weight | Piercing depth |
SM101 | 1.5-10 | 1.5-2.5 | 55 | 27x41x62 | 55 | 1.5-2 |
SMEP | 10-95 | 1.5-16 | 55 | 27x41x62 | 55 | 1.5-2 |
SM102 | 4-35 | 4-35 | 150 | 45x43x70 | 130 | 1.5-2 |
SM2-95 | 16-95 | 4-35(50) | 157 | 46x52x87 | 160 | 1.5-2 |
SM2-150 | 50-150 | 4-35(50) | 157 | 46x52x87 | 162 | 1.5-2.5 |
SM3-95 | 25-95 | 25-95 | 214 | 50x61x100 | 198 | 1.5-2 |
SM4-150 | 50-150 | 50-150 | 316 | 50x61x100 | 219 | 1.5-2.5 |
